Dans le domaine de l'électronique moderne, les PCB à impédance hybride sont devenus un composant essentiel, en particulier dans les applications haute fréquence. En tant que fournisseur de PCB à impédance hybride, je connais bien les différents types de lignes de transmission utilisées dans ces cartes. Comprendre ces lignes de transmission est essentiel pour concevoir et fabriquer des PCB à impédance hybride hautes performances.
Lignes de transmission microruban
Les lignes de transmission microruban sont l'un des types les plus couramment utilisés dans les PCB à impédance hybride. Ils sont constitués d'une trace conductrice unique sur un côté d'un substrat diélectrique, avec un plan de masse sur le côté opposé. La simplicité de la structure microruban facilite sa fabrication, ce qui constitue un avantage significatif dans les scénarios de production de masse.
L'impédance caractéristique d'une ligne microruban est déterminée par plusieurs facteurs, notamment la largeur de la trace conductrice, l'épaisseur du substrat diélectrique et la constante diélectrique du matériau du substrat. Pour une constante diélectrique et une épaisseur de substrat données, une trace plus large entraînera une impédance caractéristique plus faible, tandis qu'une trace plus étroite entraînera une impédance plus élevée.
Dans les applications haute fréquence, les lignes microruban offrent des pertes relativement faibles et de bonnes caractéristiques de rayonnement. Cependant, elles sont également plus sensibles aux interférences externes que certains autres types de lignes de transmission. En effet, les champs électriques et magnétiques d'une ligne microruban ne sont pas entièrement confinés dans le substrat diélectrique et une partie des champs s'étend dans l'air au-dessus de la ligne.
Lignes de transmission Stripline
Les lignes de transmission Stripline sont un autre type important utilisé dans les PCB à impédance hybride. Dans une configuration stripline, la trace conductrice est prise en sandwich entre deux plans de masse, un matériau diélectrique remplissant l'espace entre la trace et les plans de masse.
L’un des principaux avantages des lignes de transmission stripline est leur excellent blindage électromagnétique. Étant donné que les champs électriques et magnétiques sont entièrement confinés dans le matériau diélectrique entre les plans de masse, les lignes à ruban sont moins sensibles aux interférences et aux rayonnements externes que les lignes microruban. Cela les rend idéaux pour les applications où la compatibilité électromagnétique (CEM) est une préoccupation critique.
L'impédance caractéristique d'une ligne à ruban est également déterminée par la largeur de la trace conductrice, l'épaisseur des couches diélectriques et la constante diélectrique du matériau du substrat. Cependant, le calcul de l'impédance caractéristique d'une ligne ruban est plus complexe que celui d'une ligne microruban en raison de la présence de deux plans de masse.
Lignes de transmission à guide d'ondes coplanaire (CPW)
Les lignes de transmission de guides d'ondes coplanaires sont de plus en plus utilisées dans les PCB à impédance hybride, en particulier dans les applications haute fréquence et micro-ondes. Un CPW se compose d'une trace conductrice centrale flanquée de deux plans de masse du même côté du substrat diélectrique.
L'un des principaux avantages des lignes de transmission CPW est leur facilité d'intégration avec d'autres composants planaires. Étant donné que tous les conducteurs sont sur le même plan, il est relativement simple de connecter d'autres composants tels que des dispositifs actifs, des composants passifs et des antennes directement au CPW.
Les lignes de transmission CPW offrent également de bonnes capacités d'adaptation d'impédance et une faible perte de rayonnement. Ils peuvent être conçus pour avoir une large gamme d'impédances caractéristiques en ajustant la largeur du conducteur central et l'écart entre le conducteur central et les plans de masse. Cependant, les CPW sont plus sensibles à la rugosité de surface du substrat et du conducteur, ce qui peut affecter leurs performances à hautes fréquences.
Lignes de transmission Slotline
Les lignes de transmission Slotline sont moins courantes que les lignes microruban, stripline et CPW, mais ont toujours leurs applications uniques dans les PCB à impédance hybride. Une slotline consiste en une fente étroite découpée dans un plan de masse sur un côté d'un substrat diélectrique, avec un conducteur sur le côté opposé.
Les lignes de transmission Slotline sont souvent utilisées dans la conception d'antennes et les circuits micro-ondes. Ils peuvent prendre en charge les modes électrique transversal (TE) et magnétique transversal (TM), ce qui offre plus de flexibilité dans la conception des circuits. Cependant, les lignes à fentes sont plus difficiles à fabriquer que les autres types de lignes de transmission, et elles présentent également une perte de rayonnement relativement élevée.
Applications de différentes lignes de transmission dans les PCB à impédance hybride
Le choix du type de ligne de transmission dans un PCB à impédance hybride dépend des exigences spécifiques de l'application. Par exemple, dans unPCB multicouche haute fréquence, des lignes microruban peuvent être utilisées sur les couches externes pour faciliter l'accès et l'intégration des composants, tandis que des lignes stripline peuvent être utilisées dans les couches internes pour un meilleur blindage et un meilleur contrôle de l'impédance.
Dans unCarte de circuit imprimé d'antenne, les lignes CPW peuvent être préférées en raison de leur facilité d'intégration avec les antennes et de leurs bonnes capacités d'adaptation d'impédance. Les lignes Slotline peuvent également être utilisées dans la conception d’antennes pour obtenir des diagrammes de rayonnement spécifiques.
Considérations de conception pour les lignes de transmission dans les PCB à impédance hybride
Lors de la conception de PCB à impédance hybride avec différents types de lignes de transmission, plusieurs facteurs doivent être pris en compte. Premièrement, l'impédance caractéristique des lignes de transmission doit être soigneusement contrôlée pour garantir une transmission correcte du signal. Cela nécessite un calcul et une simulation précis de l'impédance en fonction des dimensions physiques et des propriétés matérielles des lignes de transmission.
Deuxièmement, la compatibilité électromagnétique (CEM) des lignes de transmission est cruciale. Comme mentionné précédemment, différents types de lignes de transmission présentent différents niveaux de sensibilité aux interférences et aux rayonnements externes. Les concepteurs doivent choisir le type de ligne de transmission approprié et mettre en œuvre des techniques de blindage appropriées pour minimiser les problèmes de CEM.
Troisièmement, les caractéristiques de perte des lignes de transmission sont également importantes, en particulier dans les applications haute fréquence. Les lignes de transmission à faible perte peuvent réduire l'atténuation du signal et améliorer les performances globales du PCB.

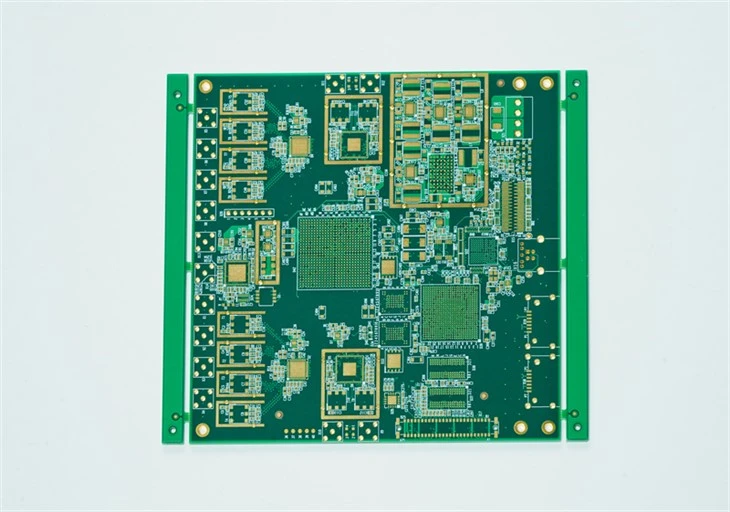

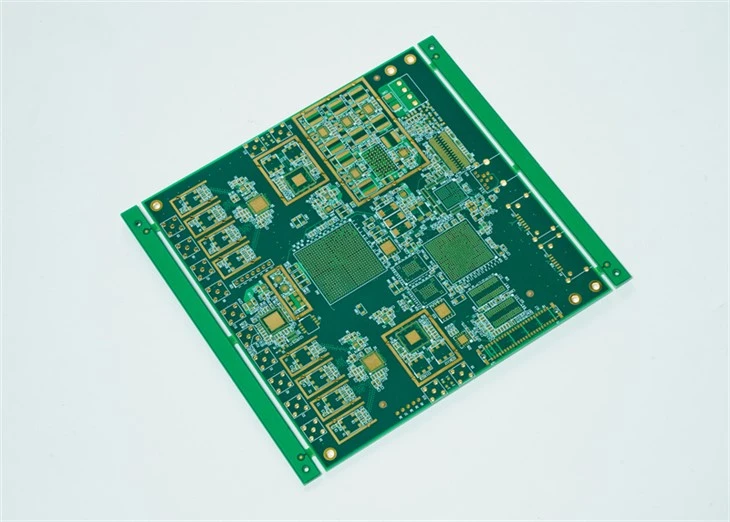

Rôle d'un fournisseur de PCB à impédance hybride
En tant quePCB d'impédance hybridefournisseur, notre rôle est de fournir des PCB de haute qualité qui répondent aux exigences spécifiques de nos clients. Nous disposons d'une équipe d'ingénieurs expérimentés qui maîtrisent la conception et la fabrication de PCB à impédance hybride avec différents types de lignes de transmission.
Nous utilisons des outils de simulation avancés pour prédire avec précision les performances des lignes de transmission et optimiser la conception des PCB. Notre processus de fabrication est également hautement contrôlé pour garantir la cohérence et la qualité des PCB. Nous pouvons fournir des PCB à impédance hybride sur mesure avec différentes configurations de lignes de transmission, valeurs d'impédance et structures de couches.
