Salut! En tant que fournisseur de PCB aveugles et enterrés, j'ai reçu récemment de nombreuses questions sur les exigences de résistance à la poussière pour ces types de PCB. Alors, j'ai pensé que je prendrais quelques minutes pour tout expliquer pour vous.
Tout d’abord, parlons de ce que sont les PCB aveugles et enterrés. Contrairement aux PCB traversants traditionnels, les vias borgnes connectent une couche externe à une ou plusieurs couches internes, tandis que les vias enterrés connectent uniquement les couches internes. Cette conception permet des circuits plus complexes et une densité plus élevée, ce qui est idéal pour les appareils électroniques modernes de plus en plus petits et puissants.
Maintenant, pourquoi la résistance à la poussière est-elle si importante pour ces PCB ? Eh bien, la poussière peut causer toute une série de problèmes. Il peut s'accumuler à la surface du PCB, entraînant une résistance accrue et une surchauffe. Dans des cas extrêmes, cela peut même provoquer des courts-circuits, susceptibles d'endommager l'ensemble de l'appareil.
Facteurs environnementaux affectant les exigences de résistance à la poussière
Les exigences de résistance à la poussière pour les PCB aveugles et enterrés dépendent de quelques facteurs environnementaux clés.
Environnements industriels
Dans les environnements industriels, l’air contient souvent une grande quantité de poussière et de débris. Les usines, les mines et les chantiers de construction sont autant d’exemples d’endroits où les PCB doivent être extrêmement résistants à la poussière. Par exemple, dans une usine qui fabrique des produits en bois, la sciure peut facilement pénétrer dans les équipements électroniques. Si un PCB aveugle et enterré via n'est pas correctement protégé, la sciure de bois peut s'accumuler sur la carte, provoquant potentiellement des dysfonctionnements. Dans ces environnements, nous recommandons généralement une protection contre la poussière de haut niveau, telle qu'un vernissage. Le revêtement conforme est une fine couche de matériau appliquée sur le PCB pour le protéger des facteurs environnementaux tels que la poussière, l'humidité et les produits chimiques.
Electronique grand public
L’électronique grand public, en revanche, est généralement utilisée dans des environnements plus contrôlés comme les maisons et les bureaux. Même si les niveaux de poussière sont généralement plus faibles, il existe toujours un risque. Par exemple, dans un salon, la poussière peut s'accumuler au fil du temps sur les PCB internes d'un téléviseur. Même une petite quantité de poussière peut affecter les performances du PCB à long terme. Dans ces cas-là, un niveau modéré de résistance à la poussière peut suffire. Cela pourrait impliquer l’utilisation d’un simple cache-poussière ou une ventilation adéquate de l’appareil pour empêcher la poussière de se déposer.
Environnements extérieurs
Les PCB utilisés dans les appareils extérieurs, tels que les panneaux solaires, les feux de circulation et les stations météorologiques, sont confrontés à un ensemble de défis uniques. Ils sont exposés à toutes sortes de poussières, notamment le sable, la saleté et le pollen. Les exigences en matière de résistance à la poussière sont ici assez élevées. En plus du vernissage, nous pouvons également recommander d’utiliser des boîtiers scellés pour empêcher complètement la poussière d’entrer.
Considérations de conception pour la résistance à la poussière
Lors de la conception de PCB aveugles et enterrés en tenant compte de la résistance à la poussière, plusieurs facteurs clés doivent être pris en compte.
Placement des composants
La manière dont les composants sont placés sur le PCB peut avoir un impact important sur la résistance à la poussière. Les composants doivent être espacés de manière à permettre une bonne circulation de l'air. Si les composants sont trop rapprochés, de la poussière peut rester coincée entre eux, entraînant une surchauffe. Par exemple, nous pourrions placer des composants générateurs de chaleur à proximité des trous de ventilation pour aider à dissiper la chaleur et empêcher la poussière de se déposer.
Largeur et espacement des traces
La largeur et l'espacement des traces sur le PCB jouent également un rôle. Les traces plus larges sont généralement plus résistantes aux problèmes liés à la poussière, car elles ont une résistance plus faible et sont moins susceptibles d'être affectées par les particules de poussière. De même, un espacement plus grand entre les traces réduit le risque de courts-circuits provoqués par la poussière comblant l'espace entre elles.
Via la conception
La conception des vias borgnes et enterrés eux-mêmes peut affecter la résistance à la poussière. Les vias doivent être correctement remplis et plaqués pour empêcher la poussière de pénétrer à l'intérieur. Si de la poussière pénètre dans un via, cela peut provoquer des problèmes électriques et réduire les performances globales du PCB.
Processus de fabrication de PCB résistants à la poussière
Dans notre entreprise, nous utilisons plusieurs processus de fabrication pour garantir que nos PCB aveugles et enterrés ont le bon niveau de résistance à la poussière.
Revêtement conforme
Comme mentionné précédemment, le vernissage est une méthode populaire pour protéger les PCB de la poussière. Nous proposons différents types de revêtements de protection, tels que l'acrylique, le silicone et l'uréthane. Chaque type a ses propres avantages et inconvénients, et le choix dépend de l'application spécifique du PCB. Par exemple, les revêtements acryliques sont faciles à appliquer et à enlever, ce qui en fait un bon choix pour les PCB qui pourraient devoir être réparés ou retravaillés. Les revêtements en silicone, quant à eux, sont plus flexibles et offrent une meilleure protection contre les températures élevées.
Encapsulation
L'encapsulation est une autre option pour protéger les PCB de la poussière. Cela implique d'entourer complètement le PCB d'un matériau protecteur, tel qu'une résine époxy. L'encapsulation offre un niveau élevé de protection, mais elle peut également rendre le PCB plus difficile à réparer. Nous recommandons généralement l'encapsulation pour les PCB utilisés dans des environnements difficiles où le risque de dommages causés par la poussière est très élevé.
Comparaison avec d'autres types de PCB

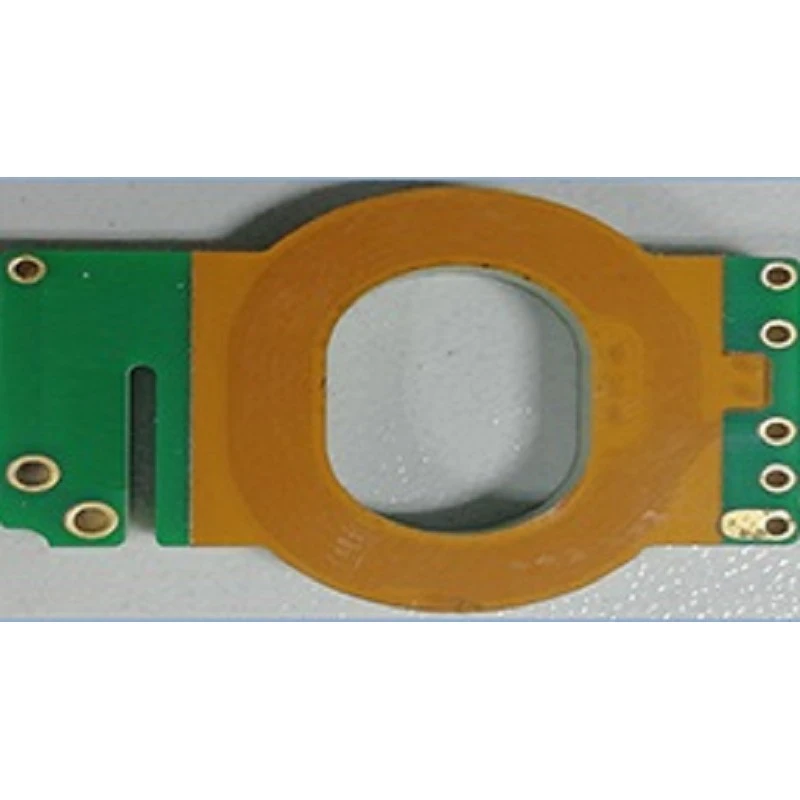

Il est intéressant de comparer les exigences de résistance à la poussière des PCB aveugles et enterrés avec d'autres types de PCB, tels queStore en cuivre épais - Enterré via PCB,PCB en cuivre lourd, etPCB de doigt d'or.
Les blindages en cuivre épais - enterrés via les PCB, par exemple, sont souvent utilisés dans les applications à haute puissance. Ils ont des exigences de résistance à la poussière similaires à celles des PCB aveugles et enterrés ordinaires, mais le cuivre épais peut les rendre plus robustes en général. Les PCB en cuivre lourd, conçus pour transporter des courants élevés, doivent également être protégés de la poussière pour éviter toute surchauffe. Les PCB Gold Finger, qui sont couramment utilisés dans les connecteurs, doivent être maintenus propres pour garantir un bon contact électrique. La poussière peut interférer avec la connexion, une protection adéquate contre la poussière est donc essentielle.
Conclusion
En conclusion, les exigences de résistance à la poussière pour les PCB aveugles et enterrés varient en fonction de l'environnement dans lequel ils sont utilisés. Qu'il s'agisse d'un environnement industriel, grand public ou extérieur, il est important de concevoir et de fabriquer ces PCB en gardant à l'esprit la protection contre la poussière. En prenant en compte des facteurs tels que le placement des composants, la largeur des traces et la conception des vias, et en utilisant des processus de fabrication appropriés tels que le revêtement conforme et l'encapsulation, nous pouvons garantir que nos PCB fonctionnent bien et ont une longue durée de vie.
Si vous êtes à la recherche de PCB aveugles et enterrés de haute qualité avec le bon niveau de résistance à la poussière, nous serions ravis de vous entendre. Que vous ayez des exigences spécifiques pour votre projet ou que vous souhaitiez simplement en savoir plus sur nos produits, n'hésitez pas à nous contacter pour une consultation. Nous sommes là pour vous aider à trouver la meilleure solution PCB pour vos besoins.
Références
- Manuel des circuits imprimés, cinquième édition par Clyde F. Coombs Jr.
- Manuel d'emballage électronique et d'interconnexion par CP Wong
