En tant que fournisseur de PCB aveugles et enterrés, j'ai été profondément impliqué dans la compréhension des tenants et des aboutissants de cette technologie. Dans ce blog, j'explorerai les impacts environnementaux de la fabrication de PCB aveugles et enterrés, un sujet qui devient de plus en plus crucial dans le monde soucieux de l'environnement d'aujourd'hui.
1. Extraction des matières premières
La production de PCB aveugles et enterrés commence par l’extraction des matières premières. Ces matériaux comprennent le cuivre, la fibre de verre et diverses résines. Le cuivre est l’un des composants les plus importants des PCB, utilisés pour conduire l’électricité. L’exploitation du cuivre a des impacts environnementaux importants.
L'exploitation du cuivre à ciel ouvert, qui est une méthode courante, peut conduire à la déforestation car de vastes zones de terres sont défrichées pour accéder aux gisements de minerai. Cela détruit non seulement les habitats naturels d’innombrables espèces végétales et animales, mais perturbe également les écosystèmes locaux. De plus, le procédé génère une grande quantité de stériles, qui peuvent contaminer les sols et les sources d’eau. Le drainage minier acide constitue une préoccupation majeure. cela se produit lorsque les minéraux sulfurés présents dans les stériles réagissent avec l’eau et l’air pour former de l’acide sulfurique. Cet acide peut libérer des métaux lourds tels que le plomb, l'arsenic et le mercure dans les rivières et les ruisseaux à proximité, ce qui constitue une menace sérieuse pour la vie aquatique et la santé humaine.
La fibre de verre, un autre matériau clé, est fabriquée à partir de sable de silice. L'extraction de sable siliceux peut provoquer l'érosion des lits des rivières et des plages. Lorsque le sable est retiré de ces zones, cela peut entraîner une érosion côtière, ce qui affecte à son tour la stabilité des rivages et les habitats des espèces côtières. Le processus de production de fibre de verre consomme également une quantité importante d’énergie, contribuant ainsi aux émissions de gaz à effet de serre.
2. Utilisation de produits chimiques dans la fabrication
Le processus de fabrication des PCB aveugles et enterrés implique une variété de produits chimiques. La gravure est une étape cruciale au cours de laquelle le cuivre est retiré du substrat du PCB pour créer les modèles de circuit souhaités. Les solutions de gravure les plus couramment utilisées sont le chlorure ferrique et le chlorure de cuivre. Ces produits chimiques sont très corrosifs et peuvent être nocifs pour l'environnement s'ils ne sont pas correctement gérés.
Lorsque ces solutions de gravure ne sont pas éliminées correctement, elles peuvent contaminer les sources d’eau. Les métaux lourds présents dans les solutions peuvent se bioaccumuler dans la chaîne alimentaire et atteindre les humains par la consommation de poissons et d'autres organismes aquatiques contaminés. De plus, le processus de placage, qui ajoute une fine couche de métal (comme de l'or ou de l'argent) au PCB, utilise une gamme de produits chimiques, notamment des solutions à base de cyanure. Le cyanure est extrêmement toxique pour les organismes vivants et même de petites quantités peuvent être mortelles pour les poissons et autres organismes aquatiques.
![]()
![]()
L'utilisation de solvants dans le processus de fabrication constitue une autre préoccupation environnementale. Les solvants sont utilisés pour nettoyer, dégraisser et éliminer la résine photosensible. Certains solvants courants, comme le trichloréthylène et le perchloroéthylène, sont des polluants organiques persistants. Ils peuvent rester dans l’environnement pendant de longues périodes, provoquant une pollution de l’air et présentant des risques pour la santé humaine. L'exposition à long terme à ces solvants a été associée au cancer, aux troubles neurologiques et aux problèmes de reproduction.
3. Consommation d'énergie
La fabrication de PCB aveugles et enterrés est un processus gourmand en énergie. Différentes étapes, telles que le perçage, le placage et le durcissement, nécessitent une grande quantité d'électricité. Les sources d'énergie utilisées pour produire cette électricité ont souvent des impacts environnementaux importants.
La majeure partie de l’électricité mondiale est encore produite à partir de combustibles fossiles tels que le charbon, le pétrole et le gaz naturel. La combustion de ces carburants libère de grandes quantités de dioxyde de carbone (CO₂), un gaz à effet de serre qui contribue au réchauffement climatique. De plus, les centrales électriques au charbon produisent d'autres polluants, tels que du dioxyde de soufre (SO₂), des oxydes d'azote (NOₓ) et des particules. Le SO₂ peut provoquer des pluies acides qui endommagent les forêts, les lacs et les bâtiments. Le NOₓ contribue à la formation de smog et d’ozone troposphérique, nocifs pour la santé humaine.
La consommation d'énergie élevée dans la fabrication des PCB signifie également qu'une grande quantité de chaleur est générée. Cette chaleur peut être source de pollution thermique si elle n’est pas correctement gérée. La pollution thermique peut augmenter la température des plans d'eau à proximité, ce qui peut avoir un impact négatif sur les écosystèmes aquatiques en réduisant la quantité d'oxygène dissous dans l'eau et en altérant le comportement et les cycles de vie des organismes aquatiques.
4. Production de déchets
Lors de la fabrication de PCB aveugles et enterrés, une quantité importante de déchets est générée. Cela comprend les déchets de PCB, les chutes et les produits chimiques usagés. Les déchets de PCB contiennent une variété de métaux précieux tels que le cuivre, l'or et l'argent, mais ils contiennent également des substances toxiques telles que le plomb, le mercure et des retardateurs de flamme bromés.
Si ces déchets de PCB ne sont pas correctement recyclés, ils peuvent finir dans les décharges. Au fil du temps, les substances toxiques contenues dans les PCB peuvent s'infiltrer dans le sol et les eaux souterraines, provoquant une contamination environnementale à long terme. Le recyclage des déchets de PCB est un processus complexe qui nécessite des équipements et des techniques spécialisés. Cependant, cela peut contribuer à récupérer des métaux précieux et à réduire la demande de matières premières vierges.
Les produits chimiques utilisés lors du processus de fabrication doivent également être éliminés de manière appropriée. Beaucoup de ces produits chimiques sont dangereux et ne peuvent pas être simplement déversés dans l’environnement. Une élimination inappropriée de ces produits chimiques peut entraîner une pollution du sol et de l’eau. Certaines entreprises peuvent choisir de traiter les produits chimiques sur place pour réduire leur toxicité avant leur élimination, mais ce processus nécessite également de l'énergie et des ressources.
5. Nos efforts en tant que fournisseur
En tant que fournisseur de PCB aveugles et enterrés, nous sommes bien conscients des impacts environnementaux de nos produits et nous nous engageons à les minimiser. Nous recherchons constamment des moyens de réduire notre consommation d'énergie. Par exemple, nous avons investi dans des équipements économes en énergie pour nos processus de fabrication. Cela contribue non seulement à réduire notre empreinte carbone, mais également à réduire nos coûts de production à long terme.
En termes d'utilisation de produits chimiques, nous explorons des produits chimiques alternatifs moins toxiques pour la gravure, le placage et le nettoyage. Nous mettons également en œuvre des procédures strictes de gestion des produits chimiques pour garantir que tous les produits chimiques sont utilisés et éliminés en toute sécurité. Nous travaillons en étroite collaboration avec nos fournisseurs de produits chimiques pour nous approvisionner en produits respectueux de l'environnement.
Nous avons également mis en place un programme complet de recyclage de nos déchets de PCB. Nous envoyons nos déchets de PCB à des installations de recyclage certifiées qui utilisent des techniques avancées pour récupérer les métaux précieux tout en minimisant l'impact environnemental. Cela contribue non seulement à préserver les ressources naturelles, mais réduit également la quantité de déchets envoyés dans les décharges.

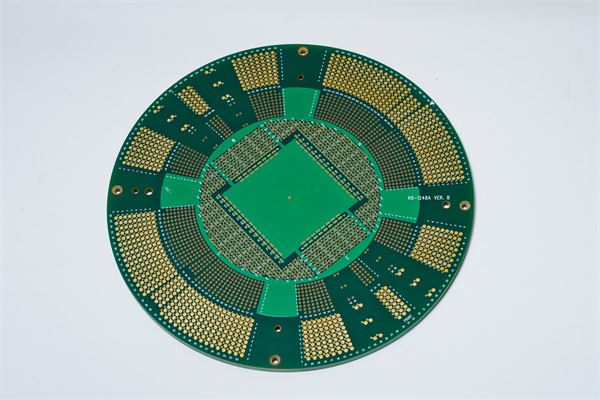

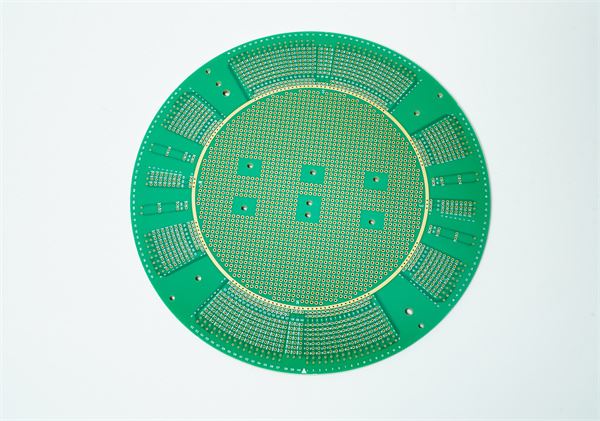

De plus, nous proposons une gamme de produits PCB respectueux de l'environnement. Par exemple, notreHalogène - Sans PCBest une excellente alternative aux PCB traditionnels car il réduit la libération de composés halogénés nocifs au cours de son cycle de vie. NotrePCB de doigt d'orest conçu dans un souci de durabilité, ce qui signifie moins de remplacements et moins de production de déchets. Et notreCarte de test de semi-conducteursest fabriqué avec des processus économes en énergie et des matériaux recyclables.
6. Encourager les achats durables
Nous comprenons que les impacts environnementaux des PCB aveugles et enterrés s'étendent au-delà de notre processus de fabrication. Nos clients jouent également un rôle crucial dans la promotion du développement durable. Nous encourageons nos clients à choisir des PCB fabriqués en tenant compte des considérations environnementales. En optant pour nos produits respectueux de l'environnement, ils peuvent contribuer à réduire l'empreinte environnementale globale de l'industrie électronique.
Si vous êtes à la recherche de PCB aveugles et enterrés de haute qualité et que vous êtes préoccupé par l'impact environnemental, nous serions ravis d'engager une discussion sur l'approvisionnement avec vous. Nous pouvons vous fournir des informations détaillées sur nos produits, leurs avantages environnementaux et la manière dont ils peuvent répondre à vos exigences spécifiques. Travaillons ensemble pour créer un avenir plus durable pour l'industrie électronique.
Références
- Connolly, JW et Duff, JH (2003). Impacts environnementaux de l'extraction et de la récupération des métaux : une synthèse. Journal de la qualité de l'environnement, 32(2), 449 - 471.
- Buchanan, D. (2010). Les coûts cachés de l'électronique : impacts environnementaux et sociaux de l'industrie électronique mondiale. Greenpeace International.
- Azapagic, A. et Perdan, S. (2000). Analyse du cycle de vie de l'industrie électronique : une revue. L'électronique et l'environnement, 2000. Actes du Symposium international de l'IEEE 2000, 163 - 168.
