La conception d'un PCB à résistance intégrée pour les applications automobiles nécessite une compréhension approfondie des exigences automobiles et des principes de conception des PCB. En tant que fournisseur de PCB à résistances intégrées, nous avons accumulé une riche expérience dans ce domaine. Dans ce blog, je partagerai quelques aspects clés de la conception de tels PCB.
Comprendre les exigences automobiles
Les applications automobiles ont des exigences strictes en matière de PCB en raison de l'environnement d'exploitation difficile. Les variations de température, les vibrations et les interférences électromagnétiques (EMI) sont quelques-uns des défis auxquels les PCB doivent résister. Par exemple, dans le compartiment moteur, les températures peuvent varier de -40°C à plus de 125°C. Par conséquent, les matériaux utilisés dans les PCB à résistances intégrées doivent avoir une excellente stabilité thermique.
De plus, les systèmes électroniques automobiles nécessitent souvent une grande fiabilité pour garantir la sécurité et la fonctionnalité des véhicules. Les PCB doivent répondre à diverses normes automobiles, telles que la norme ISO 26262 pour la sécurité fonctionnelle. Cela signifie que le processus de conception doit inclure une évaluation et une vérification approfondies des risques pour éviter les défaillances potentielles.
Sélection des matériaux appropriés
Le choix des matériaux est crucial pour les performances des PCB à résistances intégrées. Pour le substrat, les matériaux à faible coefficient de dilatation thermique (CTE) sont préférés afin de minimiser les contraintes provoquées par les changements de température. FR - 4 est un matériau couramment utilisé, mais pour des applications plus exigeantes, des stratifiés hautes performances peuvent être nécessaires.
Lorsqu'il s'agit de matériaux résistifs, des résistances à couche mince ou à couche épaisse peuvent être intégrées. Les résistances à couche mince offrent une précision et une stabilité élevées, tandis que les résistances à couche épaisse sont plus rentables. La sélection dépend des exigences spécifiques de l'application automobile, telles que la valeur de résistance requise, la tolérance et la puissance nominale.
Conception de la disposition des résistances
La disposition des résistances intégrées est un facteur important qui affecte les performances globales du PCB. Les résistances doivent être placées de manière à minimiser les interférences de signal et les problèmes de dissipation thermique. Par exemple, les résistances haute puissance doivent être séparées des composants sensibles pour éviter le couplage thermique.
De plus, le routage des traces connectées aux résistances doit être soigneusement conçu pour réduire la capacité et l'inductance parasites. Des traces courtes et droites sont préférées pour minimiser la perte et le retard du signal. L'impédance des traces doit également être adaptée pour garantir une transmission correcte du signal.
Gestion thermique
La gestion thermique est un problème critique dans les PCB automobiles. Les résistances intégrées génèrent de la chaleur pendant le fonctionnement et, si elles ne sont pas correctement dissipées, cela peut entraîner une dégradation des performances, voire une défaillance des composants. Une façon de gérer la chaleur consiste à utiliser des vias thermiques. Ces vias peuvent transférer la chaleur des résistances vers les autres couches du PCB ou vers le dissipateur thermique.
Une autre approche consiste à utiliser des couches de répartition de la chaleur. Ces couches, généralement constituées de cuivre, peuvent répartir la chaleur sur une plus grande surface, réduisant ainsi la température locale. La conception doit également prendre en compte le flux d'air autour du PCB pour améliorer le refroidissement par convection naturelle.
Conception de compatibilité électromagnétique (CEM)
Les environnements automobiles regorgent de sources d’interférences électromagnétiques, telles que les moteurs, les systèmes d’allumage et les émetteurs radio. Par conséquent, la conception CEM est essentielle pour les PCB à résistances intégrées. Pour réduire les interférences électromagnétiques, des techniques de mise à la terre et de blindage appropriées doivent être utilisées.
Des plans de masse doivent être utilisés pour fournir un chemin à faible impédance pour le courant de retour. Le blindage peut être obtenu en utilisant des boîtiers métalliques ou en ajoutant des couches de blindage dans le PCB. De plus, la disposition des résistances et autres composants doit être optimisée pour minimiser le rayonnement des champs électromagnétiques.
Tests et vérification
Une fois la conception terminée, des tests et des vérifications approfondis sont nécessaires pour garantir que le PCB répond aux exigences automobiles. Les tests électriques peuvent être utilisés pour mesurer les valeurs de résistance, l'impédance et l'intégrité du signal des résistances intégrées. Des tests thermiques peuvent être effectués pour évaluer les performances de dissipation thermique.
Des tests CEM sont également nécessaires pour vérifier que le PCB est conforme aux normes électromagnétiques pertinentes. Ces tests peuvent être effectués dans des laboratoires spécialisés utilisant des équipements de test avancés. Tout problème détecté au cours du processus de test doit être résolu en modifiant la conception.
Nos avantages en tant que fournisseur
En tant que fournisseur de PCB à résistances intégrées, nous disposons d'une équipe d'ingénieurs expérimentés qui connaissent bien la conception de PCB automobiles. Nous utilisons des outils de conception et des processus de fabrication avancés pour garantir la haute qualité de nos produits.
Nous proposons une large gamme de services, notamment la conception sur mesure, le prototypage et la production en série. Nos installations de fabrication sont équipées d'équipements de pointe, ce qui nous permet de produire des PCB avec une grande précision et fiabilité.
De plus, nous nous engageons à l’amélioration continue et à l’innovation. Nous suivons les dernières tendances en matière d'électronique automobile et développons de nouvelles technologies pour répondre aux besoins changeants de nos clients.
Offres de produits connexes

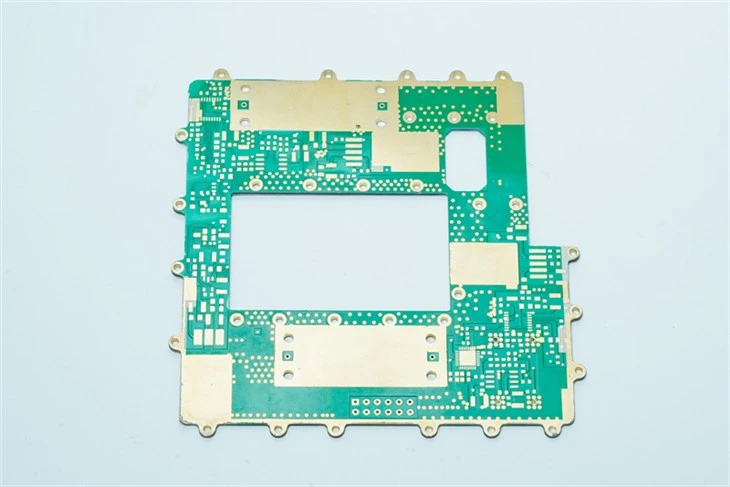

Nous fournissons également d'autres types de PCB de haute qualité pour les applications automobiles et autres. Par exemple, notrePCB haute fréquence à micro-ondesest conçu pour répondre aux exigences des applications haute fréquence, offrant une excellente intégrité du signal et une faible perte.
NotrePCB multicouche PTFEest composé de stratifiés PTFE, qui offrent une stabilité thermique élevée et une faible constante diélectrique, ce qui le rend adapté aux applications automobiles et aérospatiales exigeantes.
LePCB de bloc de cuivre enterréest conçu pour les applications qui nécessitent une gestion thermique efficace. Les blocs de cuivre enterrés peuvent transférer efficacement la chaleur, améliorant ainsi les performances globales et la fiabilité du PCB.
Contactez-nous pour l'approvisionnement
Si vous recherchez des PCB à résistances intégrées de haute qualité pour vos applications automobiles, ou l'un de nos autres produits connexes, nous vous invitons à nous contacter pour des discussions d'approvisionnement. Notre équipe commerciale est prête à vous fournir des informations détaillées, des devis et une assistance technique. Nous nous engageons à vous fournir les meilleures solutions répondant à vos exigences spécifiques.
Références
- IPC - 2221A : Norme générique sur la conception des cartes imprimées.
- ISO 26262 : Véhicules routiers – Sécurité fonctionnelle.
- « Manuel de conception de circuits imprimés » par Steven H. Weller.
